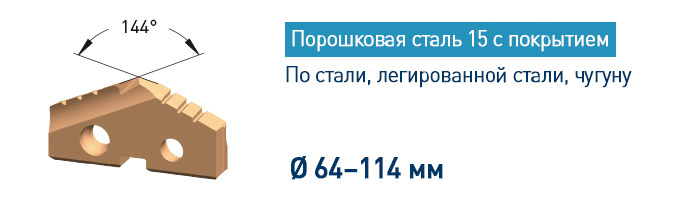

Сменная головка из порошковой стали 15 для сверления легированной стали, конструкционной стали и чугуна Ø 64-114 мм

Арт. 22.2510
Сменная головка Karnasch из порошковой стали 15 для сверления в легированной стали, конструкционной стали и чугуне Ø 64-114 мм
Информация о продукте

Покрытие для стали, легированной стали, чугуна.

Описание геометрических параметров сменной головки:

  1. Стружколом
    • Измельчает стружку, лучше удаляет стружку.
    • Уменьшается крутящий момент при сверлении.
  2. Покрытие
    • Все сменные головки имеют специальное износостойкое покрытие.
  3. Канавка для разделения стружки
    • Уменьшает длину стружки.
    • Улучшенный отвод стружки.
    • Уменьшает крутящий момент при сверлении.
  4. Фаска
    • Увеличивает стабильность работы сменной головки.
    • Уменьшает износ наружного диаметра.
    • Улучшает шероховатость отверстия.
  5. Отверстия под крепёжные винты
    • Безопасная и надежная фиксация сменной головки.
    • Обеспечивает стабильность во время сверления.
  6. Позиционирующий паз
    • Обеспечивает точность позиционирования сменных головок по радиальному направлению.

  1. Вершина сверла
    • Геометрия вершины сверла на 20% снижает осевое сопротивление по сравнению с обычным сверлением.
    • Лучшее самоцентрирование по оси.
  2. Режущая кромка с новой геометрией XR
    • Улучшает прочность режущей кромки.
    • Увеличивает стабильность режущих кромок.
  3. Две задние боковые поверхности
    • Уменьшают трение с заготовкой.
    • Лучшее самоцентрирование по оси.
    • Уменьшают осевое сопротивление.
Применение

Для сверления практически всех видов стали и чугуна прочностью до 1180 Н/мм2.

Артикул d1σ
22.2510.064064,00144°
22.2510.066066,00144°
22.2510.068068,00144°
22.2510.070070,00144°
22.2510.072072,00144°
22.2510.074074,00144°
22.2510.076076,00144°
22.2510.078078,00144°
22.2510.080080,00144°
22.2510.082082,00144°
22.2510.084084,00144°
22.2510.086086,00144°
22.2510.088088,00144°
22.2510.090090,00144°
22.2510.092092,00144°
22.2510.094094,00144°
22.2510.096096,00144°
22.2510.098098,00144°
22.2510.1000100,00144°
22.2510.1020102,00144°
22.2510.1040104,00144°
22.2510.1060106,00144°
22.2510.1080108,00144°
22.2510.1100110,00144°
22.2510.1120112,00144°
22.2510.1140114,00144°
