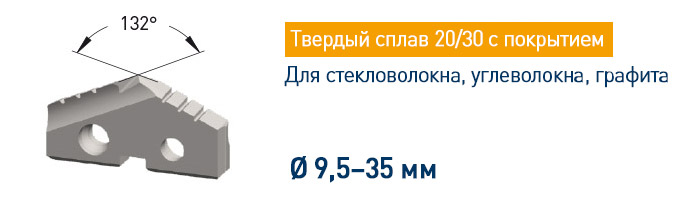

Сменная головка из твёрдого сплава 20/30 для сверления в стекловолокне, углеволокне, графите, Ø 9,5-35 мм

Арт. 22.5510
Сменная головка Karnasch из твёрдого сплава 20/30 для сверления в стекловолокне, углеволокне, графите, Ø 9,5-35 мм
Информация о продукте

Покрытие для абразивных материалов, таких как: стекловолокно, углеродное волокно, графит.

Описание геометрических параметров сменной головки:

  1. Стружколом
    • Измельчает стружку, лучше удаляет стружку.
    • Уменьшается крутящий момент при сверлении.
  2. Покрытие
    • Все сменные головки имеют специальное износостойкое покрытие.
  3. Канавка для разделения стружки
    • Уменьшает длину стружки.
    • Улучшенный отвод стружки.
    • Уменьшает крутящий момент при сверлении.
  4. Фаска
    • Увеличивает стабильность работы сменной головки.
    • Уменьшает износ наружного диаметра.
    • Улучшает шероховатость отверстия.
  5. Отверстия под крепёжные винты
    • Безопасная и надежная фиксация сменной головки.
    • Обеспечивает стабильность во время сверления.
  6. Позиционирующий паз
    • Обеспечивает точность позиционирования сменных головок по радиальному направлению.

  1. Вершина сверла
    • Геометрия вершины сверла на 20% снижает осевое сопротивление по сравнению с обычным сверлением.
    • Лучшее самоцентрирование по оси.
  2. Режущая кромка с новой геометрией XR
    • Улучшает прочность режущей кромки.
    • Увеличивает стабильность режущих кромок.
  3. Две задние боковые поверхности
    • Уменьшают трение с заготовкой.
    • Лучшее самоцентрирование по оси.
    • Уменьшают осевое сопротивление.
Применение

Специальная геометрия для сверления в стекловолокне, углеволокне (GFK, CFK), графите и т.п.

Артикул d1σ
22.5510-00959,50132°
22.5510-010010,00132°
22.5510-010210,20132°
22.5510-010510,50132°
22.5510-010810,80132°
22.5510-011011,00132°
22.5510-011511,50132°
22.5510-012012,00132°
22.5510-012512,50132°
22.5510-013013,00132°
22.5510-013513,50132°
22.5510-014014,00132°
22.5510-014514,50132°
22.5510-015015,00132°
22.5510-015515,50132°
22.5510-016016,00132°
22.5510-016516,50132°
22.5510-017017,00132°
22.5510-017517,50132°
22.5510-018018,00132°
22.5510-018518,50132°
22.5510-019019,00132°
22.5510-019519,50132°
22.5510-020020,00132°
22.5510-020520,50132°
22.5510-021021,00132°
22.5510-022022,00132°
22.5510-023023,00132°
22.5510-024024,00132°
22.5510-025025,00132°
22.5510-026026,00132°
22.5510-027027,00132°
22.5510-028028,00132°
22.5510-029029,00132°
22.5510-030030,00132°
22.5510-031031,00132°
22.5510-032032,00132°
22.5510-033033,00132°
22.5510-034034,00132°
22.5510-035035,00132°
