Борфреза твердосплавная, форма сфера

Арт. D
Борфреза твердосплавная Karnasch, форма сфера

Информация о продукте

Код формы по DIN 8032: KUD.

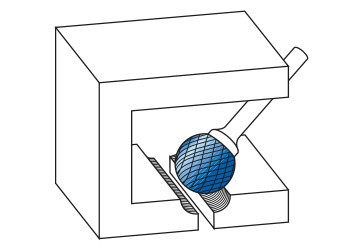

Применение: обработка радиусных пазов, восстановление гравировки, формирование внутренних радиусных сопряжений.

Типы покрытий

Запатентованное износостойкое покрытие BLUE-TEC, разработанное специально для борфрез, придает инструменту выдающиеся свойства: высокий ресурс и превосходную производительность по всем металлам.
Специальное покрытие BLACK-TEC разработано для цветных металлов (тип зуба HP-7). Его применение позволило снизить засаливание и забивание зубьев.

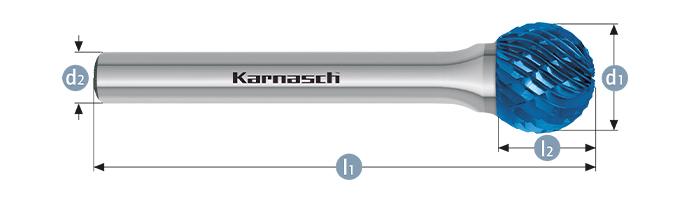

Борфрезы с покрытием BLUE-TEC/BLACK-TEC

d1 l2 d2 l1 Тип соединения HP-1 HP-2 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 HP-9 HP-11
2 1,8 3 38 Цельный - - - 115032-020 115033-020 - 115035-020 - - 116083-010
2,5 2,3 3 38 Цельный - - 115031-022 - - - - - - -
2 18 3 38 Цельный - - 115031-020 - - - - - - -
3 2,5 3 38 Цельный 115037-025 115030-025 115031-025 115032-030 115033-025 - - - 116034-005 116083-020
3 2,5 3 50 Цельный - - 115031-030 - 115033-030 - - - - -
3 2,5 3 75 Цельный - - 115031-035 115032-035 115033-035 - - - - -
3 2,5 6 50 Цельный - - 115031-040 115032-040 115033-040 - - - - -
3 2,7 3 38 Цельный - - - - - - 115035-025 - - -
4 3,0 3 38 Цельный - - - - 115033-045 - - - - -
4 3,0 6 50 Цельный - 115030-046 - - - - - - - -
4 3,4 3 38 Цельный - 115030-045 115031-045 115032-045 - - 115035-045 - - 116083-030
4 3,4 6 50 Цельный - - 115031-046 - - - - - - -
5 4,7 3 38 Цельный - 115030-047 115031-047 - - - - - - -
5 5 6 50 Цельный - 115030-048 115031-048 - - - - - - -
6,3 5 3 38 Цельный - - - - - - - - 116034-007 -
6 4,7 6 50 Цельный - 115030-055 115031-055 115032-055 115033-055 115034-055 115035-055 116044-010 116034-010 116083-050
6 5 3 38 Паяный 115037-050 115030-050 115031-050 115032-050 115033-050 - 115035-050 - - 1163083-040
6 5,4 6 50 Цельный 115037-055 - - - - - - - - -
8 6 6 52 Паяный 115037-060 115030-060 115031-060 115032-060 115033-060 115034-060 115035-060 116044-015 116034-015 116083-060
8 6 6 180 Паяный - - 115031-065 115032-065 115033-065 - - - - -
10 8 6 54 Паяный 115037-070 115030-070 115031-070 115032-070 115033-070 115034-070 115035-070 116044-020 116034-020 116093-070
10 8 6 185 Паяный - - 115031-075 115032-075 115033-075 - - - - -
11 9,5 6 55 Паяный - - 115031-077 - - - - - - -
12 11,4 6 56 Паяный - - 115031-080 - - - - - - -
12 11 6 56 Паяный - 115030-080 - 115032-080 115033-080 115034-080 - 116044-025 116034-025 116083-080
12 11 6 162 Паяный - - 115031-090 115032-090 115033-090 - - - - -
12 11 8 56 Паяный - - 115031-085 115032-085 115033-085 115034-085 115035-085 - - -
12DIN 11 6 56 Паяный 115037-083 - 115031-083 - - - - - - -
16 11 6 60 Паяный - - - - - - 115035-095 - - -
16 11 8 60 Паяный - - - - - - 115035-100 - - -
16 14 6 60 Паяный 115037-095 - 115031-095 115032-095 115033-095 115034-095 - - - -
16 14 8 60 Паяный - - 115031-100 115032-100 115033-100 115034-100 - - - -
20 16,5 6 62 Паяный - - 115031-105 - - - 115035-105 - - -
20 16,5 8 62 Паяный - - 115031-110 - - - 115035-110 - - -
25 22 6 68 Паяный - - 115031-115 - - - 115035-115 - - -
25 22 8 68 Паяный - - 115031-120 - - - 115035-120 - - -

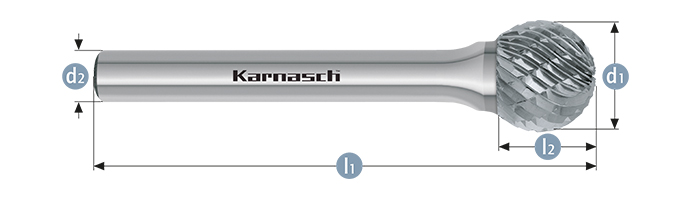

Борфрезы без покрытия

d1 l2 d2 l1 Тип соединения HP-1 HP-2 HP-3 HP-4 HP-5 HP-6 HP-7 HP-8 HP-9 HP-11
2,5 2,3 3 38 Цельный - - 113031-022 - - - - - - -
2 1,8 3 38 Цельный - - 113031-020 113032-020 113033-020 - 113035-020 - - 114083-010
3 2,5 3 38 Цельный 113037-025 113030-025 113031-025 113032-025 113033-025 - - - 114034-005 114083-020
3 2,5 3 50 Цельный - - 113031-030 113032-030 113033-030 - - - - -
3 2,5 3 75 Цельный - - 113031-035 113032-035 113033-035 - - - - -
3 2,5 6 50 Цельный - - 113031-040 113032-040 113033-040 - - - - -
3 2,7 3 38 Цельный - - - - - - 113035-025 - - -
4 3,0 3 38 Цельный - - - - - 113033-045 113035-045 - - -
4 3,0 6 50 Цельный - 113030-046 - - - - - - - -
4 3,4 3 38 Цельный - 113030-045 113031-045 113032-045 - - - - - 114083-030
4 3,6 6 50 Цельный - - 113031-046 - - - - - - -
5 4,7 3 38 Цельный - 113030-047 113031-047 - - - - - - -
5 5 6 50 Цельный - 113030-048 113031-048 - - - - - - -
6,3 5 3 38 Цельный - - - - - - - - 114034-007 -
6 4,7 6 50 Цельный - 113030-055 113031-055 113032-055 113033-055 113034-055 113035-055 114044-010 114034-010 114083-050
6 5 3 38 Паяный 113037-050 113030-050 113031-050 113032-050 113033-050 - 113035-050 - - 114083-040
6 5,4 6 50 Цельный 113037-055 - - - - - - - - -
8 6 6 52 Паяный 113037-060 113030-060 113031-060 113032-060 113033-060 113034-060 113035-060 114044-015 114034-015 114083-060
8 6 6 180 Паяный - - 113031-065 113032-065 113033-065 - - - - -
10 8 6 52 Паяный - - - 113032-070 - - - - - -
10 8 6 54 Паяный 113037-070 113030-070 113031-070 - 113033-070 113034-070 113035-070 114044-020 114034-020 114083-070
10 8 6 185 Паяный - - 113031-075 113032-075 113033-075 - - - - -
11 55 9,5 6 Паяный - - 113031-077 - - - - - - -
12 11 6 56 Паяный - 113030-080 - 113032-080 113033-080 113034-080 113035-080 114044-025 114034-025 114083-080
12 11 8 56 Паяный - - 113031-085 113032-085 113033-085 113034-085 113035-085 - - -
12 11 6 162 Паяный - - - 113032-090 113033-090 - - - - -
12 11,4 6 56 Паяный - - 113031-080 - - - - - - -
12 11 6 162 Паяный - - 113031-090 - - - - - - -
12DIN 56 11 6 Паяный 113037-083 - 113031-083 - - - - - - -
16 1,0 6 60 Паяный - - - - - 113034-095 - - - -
16 11 6 60 Паяный - - - - - - 113035-095 - - -
16 11 8 60 Паяный - - - - - - 113035-100 - - -
16 14,0 6 60 Паяный 113037-095 - - - - - - - - -
16 14,0 8 60 Паяный - - - - - 113034-100 - - - -
16 14 6 60 Паяный - - - 113032-095 113033-095 - - - - -
16 14 8 60 Паяный - - - 113032-100 113033-100 - - - - -
16 60 14 6 Паяный - - 113031-095 - - - - - - -
16 60 14 8 Паяный - - 113031-100 - - - - - - -
20 16,5 6 62 Паяный - - - - - - 113035-105 - - -
20 16,5 8 62 Паяный - - - - - - 113035-110 - - -
20 62 16,5 6 Паяный - - 113031-105 - - - - - - -
20 62 16,5 8 Паяный - - 113031-110 - - - - - - -
25 22 6 68 Паяный - - - - - - 113035-115 - - -
25 22 8 68 Паяный - - - - - - 113035-120 - - -
25 68 22 6 Паяный - - 113031-115 - - - - - - -
25 68 22 8 Паяный - - 113031-120 - - - - - - -
