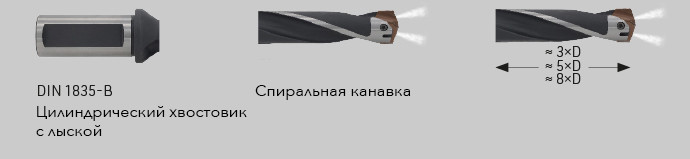

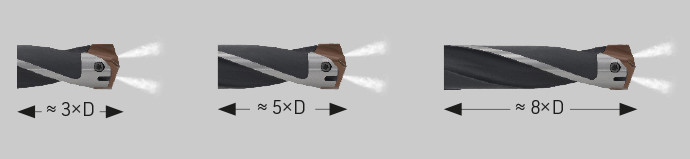

Корпус сверла со спиральной канавкой, 3xD, DIN 1835-B

от 17 322 ₽

Диаметры × Рабочая длина

Количество

Информация о доставке

Особенности

Высокая производительность: скорость обработки от 150 до 400 мм/мин;
Точность H9 достигается на жестком оборудовании, а H8 достижима в более благоприятных условиях;
Шероховатость сверления легированной стали ниже Ra3.2 может быть получена на жестком оборудовании;
Простая, удобная и безопасная конструкция отвечает требованиям серийного сверления;
Замена сменной головки не требует дополнительной регулировки, смещения или предварительной настройки инструмента;
Снижается стоимость инструмента, так как сменная головка может быть установлена на держатели различной длины;
Применяется износостойкое многослойное композитное покрытие;
Геометрическая конструкция для удаления стружки.

Инструкция по монтажу

Очистить место установки с помощью пневматического пистолета.
Правильно установить сменную головку в монтажный паз в держателе и слегка надавить на нее.
Закрепить сменную головку с помощью крепежного болта.

Конструкция и дизайн

Благодаря запатентованной конструкции сменная головка надежно зажимается в V-образном пазу под действием предварительной нагрузки и одновременно фиксируется в вертикальном и горизонтальном направлениях простым затягиванием винта.

Кроме того, на дне V-образного паза специально разработан круглый штифт для точной ориентации при замене, что значительно повышает устойчивость сменной головки, что обеспечивает безопасное, стабильное и эффективное сверление.

Применяемое оборудование

Различные сверлильные станки с числовым программным управлением.
Токарные станки с числовым программным управлением.
Обрабатывающие центры и другое высокоустойчивое оборудование.

Варианты артикула

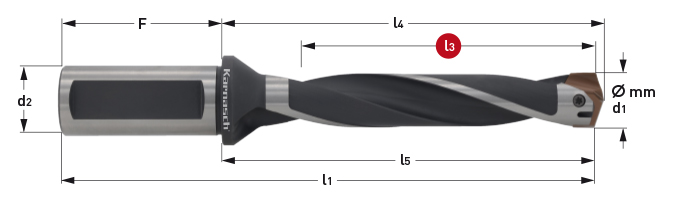

Артикул	d1 (opt)	d1	d2	f	l1	l3	l3	l4	l5	F	Цена, ₽
22.1050.00315.0100	10-10,2	31.5	16	96	96	31.5	16	48	46	48	17 322
22.1050.00330.0105	10,5	33	16	98	98	33	16	50	48	48	18 051
22.1050.00345.0110	11	34.5	16	100	100	34.5	16	52	50	48	18 865
22.1050.00360.0115	11,5	36	16	102	102	36	16	54	53	48	19 679
22.1050.00375.0120	12	37.5	16	105	105	37.5	16	57	55	48	20 259
22.1050.00390.0125	12,5	39	16	107	107	39	16	59	57	48	20 833
22.1050.00405.0130	13	40.5	16	109	109	40.5	16	61	59	48	21 654
22.1050.00420.0135	13,5	42	16	111	111	42	16	63	61	48	22 499
22.1050.00435.0140	14	43.5	16	113	113	43.5	16	65	63	48	23 066
22.1050.00450.0145	14,5	45	16	115	115	45	16	67	65	48	23 664
22.1050.00480.0150	15-15,5	48	20	122	122	48	20	72	70	50	25 194
22.1050.00510.0160	16-16,5	51	20	127	127	51	20	77	74	50	26 046
22.1050.00525.0100	10-10,2	52.5	16	117	117	52.5	16	69	67	48	18 791
22.1050.00540.0170	17-17,5	54	20	131	131	54	20	81	78	50	26 921
22.1050.00550.0105	10,5	55	16	120	120	55	16	72	70	48	19 544
22.1050.00555.0180	18-18,5	55.5	25	141	141	55.5	25	85	82	56	28 785
22.1050.00575.0110	11	57.5	16	123	123	57.5	16	75	73	48	20 371
22.1050.00600.0115	11,5	60	16	126	126	60	16	78	77	48	21 159
22.1050.00600.0190	19-19,5		25		146	60		90	86	56	29 722
22.1050.00625.0120	12	62.5	16	130	130	62.5	16	82	80	48	21 857
22.1050.00630.0200	20-20,5	63	25	150	150	63	25	94	91	56	30 765
22.1050.00650.0125	12,5	65	16	133	133	65	16	85	83	48	22 499
22.1050.00660.0210	21-21,5	66	25	154	154	66	25	98	95	56	31 844
22.1050.00675.0130	13	67.5	16	136	136	67.5	16	88	86	48	23 331
22.1050.00690.0220	22-22,5	69	25	158	158	69	25	102	99	56	32 783
22.1050.00700.0135	13,5	70	16	139	139	70	16	91	89	48	24 170
22.1050.00720.0230	23-23,5	72	25	163	163	72	25	107	103	56	33 917
22.1050.00725.0140	14	72.5	16	142	142	72.5	16	94	92	48	24 873
22.1050.00750.0145	14,5	75	16	145	145	75	16	97	95	48	25 522
22.1050.00750.0240	24-24,5	75	32	172	172	75	32	112	108	60	35 404
22.1050.00780.0250	25-25,5	78	32	176	176	78	32	116	112	60	36 404
22.1050.00800.0150	15-15,5	80	20	154	154	80	20	104	102	50	27 150
22.1050.00810.0260	26-26,5	81	32	181	181	81	32	121	117	60	37 236
22.1050.00840.0100	10-10,2	84	16	148	148	84	16	100	99	48	21 333
22.1050.00840.0270	27-27,5	84	32	185	185	84	32	125	121	60	38 242
22.1050.00850.0160	16-16,5	85	20	161	161	85	20	111	108	50	31 179
22.1050.00870.0280	28-28,5	87	32	189	189	87	32	129	125	60	39 993
22.1050.00880.0105	10,5	88	16	153	153	88	16	105	103	48	22 178
22.1050.00900.0170	17-17,5	90	20	167	167	90	20	117	114	50	28 088
22.1050.00900.0290	29-29,5	90	32	193	193	90	32	133	129	60	41 104
22.1050.00920.0110	11	92	16	158	158	92	16	110	108	48	23 084
22.1050.00925.0180	18-18,5	92.5	25	179	179	92.5	25	123	120	56	29 062
22.1050.00930.0030	30-30,5	93	32	198	198	93	32	138	133	60	42 184
22.1050.00960.0115	11,5	96	16	162	162	96	16	114	113	48	23 985
22.1050.00960.0310	31-31,5	96	32	202	202	96	32	142	137	60	43 356
22.1050.00990.0320	32-32,5	99	32	206	206	99	32	146	141	60	44 658
22.1050.01000.0120	12	100	16	167	167	100	16	119	117	48	24 763
22.1050.01000.0190	19-19,5	100	25	186	186	100	25	130	126	56	32 258
22.1050.01020.0330	33-33,5	102	32	211	211	102	32	151	146	60	45 713
22.1050.01040.0125	12,5	104	16	172	172	104	16	124	122	48	25 484
22.1050.01050.0200	20-20,5	105	25	192	192	105	25	136	133	56	33 374
22.1050.01050.0340	34-34,5	105	40	226	226	105	40	156	151	70	49 143
22.1050.01080.0130	13	108	16	176	176	108	16	128	126	48	26 441
22.1050.01080.0350	35-35,5	108	40	230	230	108	40	160	155	70	50 339
22.1050.01100.0210	21-21,5	110	25	198	198	110	25	142	139	56	34 541
22.1050.01110.0360	36-36,5	111	40	234	234	111	40	164	159	70	51 752
22.1050.01120.0135	13,5	112	16	181	181	112	16	133	131	48	27 372
22.1050.01140.0370	37-37,5	114	40	239	239	114	40	169	163	70	52 900
22.1050.01150.0220	22-22,5	115	25	204	204	115	25	148	145	56	35 719
22.1050.01160.0140	14	116	16	186	186	116	16	138	135	48	28 156
22.1050.01170.0380	38-38,5	117	40	243	243	117	40	173	167	70	54 602
22.1050.01200.0145	14,5	120	16	190	190	120	16	142	140	48	28 926
22.1050.01200.0230	23-23,5	120	25	211	211	120	25	155	151	56	37 002
22.1050.01230.0390	39-40	123	40	252	252	123	40	182	176	70	56 064
22.1050.01250.0240	24-24,5	125	32	222	222	125	32	162	158	60	38 754
22.1050.01280.0150	15-15,5	128	20	202	202	128	20	152	150	50	30 820
22.1050.01300.0250	25-25,5	130	32	228	228	130	32	168	164	60	39 908
22.1050.01350.0260	26-26,5	135	32	235	235	135	32	175	171	60	41 043
22.1050.01360.0160	16-16,5	136	20	212	212	136	20	162	159	50	31 918
22.1050.01400.0270	27-27,5	140	32	241	241	140	32	181	177	60	42 233
22.1050.01440.0170	17-17,5	144	20	221	221	144	20	171	168	50	33 066
22.1050.01450.0280	28-28,5	145	32	247	247	145	32	187	183	60	44 041
22.1050.01480.0180	18-18,5	148	25	236	236	148	25	180	177	56	35 496
22.1050.01500.0290	29-29,5	150	32	253	253	150	32	193	189	60	45 342
22.1050.01550.0030	30-30,5	155	32	260	260	155	32	200	195	60	46 768
22.1050.01600.0190	19-19,5	160	25	246	246	160	25	190	186	56	36 823
22.1050.01600.0310	31-31,5	160	32	266	266	160	32	206	201	60	48 144
22.1050.01650.0320	32-32,5	165	32	272	272	165	32	212	207	60	49 513
22.1050.01680.0200	20-20,5	168	25	255	255	168	25	199	196	56	38 094
22.1050.01700.0330	33-33,5	170	32	279	279	170	32	219	214	60	50 827
22.1050.01750.0340	34-34,5	175	40	294	294	175	40	226	221	70	55 151
22.1050.01760.0210	21-21,5	175	25	164	164	175	25	208	205	56	39 587
22.1050.01800.0350	35-35,5	180	40	300	300	180	40	232	227	70	56 632
22.1050.01840.0220	22-22,5	184	25	273	273	184	25	217	214	56	41 092
22.1050.01850.0360	36-36,5	185	40	306	306	185	40	238	233	70	58 167
22.1050.01900.0370	37-37,5	190	40	313	313	190	40	245	239	70	59 605
22.1050.01920.0230	23-23,5	192	25	283	283	192	25	227	223	56	42 572
22.1050.01950.0380	38-38,5	195	40	319	319	195	40	251	245	70	62 017
22.1050.02000.0240	24-24,5	200	32	297	297	200	32	237	233	60	44 910
22.1050.02050.0390	39-40	205	40	332	332	205	40	264	258	70	63 868
22.1050.02080.0250	25-25,5	208	32	306	306	208	32	246	242	60	46 317
22.1050.02160.0260	26-26,5	216	32	316	316	216	32	256	252	60	47 656
22.1050.02240.0270	27-27,5	224	32	325	325	224	32	265	261	60	49 081
22.1050.02320.0280	28-28,5	232	32	334	334	232	32	274	270	60	51 153
22.1050.02400.0290	29-29,5	240	32	343	343	240	32	283	279	60	52 721
22.1050.02480.0300	30-30,5	248	32	353	353	248	32	293	288	60	54 596
22.1050.02560.0310	31-31,5	256	32	362	362	256	32	302	297	60	56 367
22.1050.02640.0320	32-32,5	264	32	371	371	264	32	311	306	60	58 008
22.1050.02720.0330	33-33,5	272	32	381	381	272	32	321	316	60	59 624
22.1050.02800.0340	34-34,5	280	40	399	399	280	40	331	326	70	65 058
22.1050.02880.0350	35-35,5	388	40	408	408	388	40	340	335	70	66 866
22.1050.02960.0360	36-36,5	296	40	417	417	296	40	349	344	70	68 741
22.1050.03040.0370	37-37,5	304	40	427	427	304	40	359	353	70	70 530
22.1050.03120.0380	38-38,5	312	40	436	436	312	40	368	362	70	73 880
22.1050.03280.0390	39-40	328	40	455	455	328	40	387	381	70	76 236

Аксессуары

Сменная твердосплавная головка по нержавеющей стали, покрытие M-S STAINLESS-STEEL-TEC

Сменная твердосплавная головка по чугуну, покрытие K CAST-TEC

Сменная твердосплавная головка по стали, покрытие P STEEL-TEC
