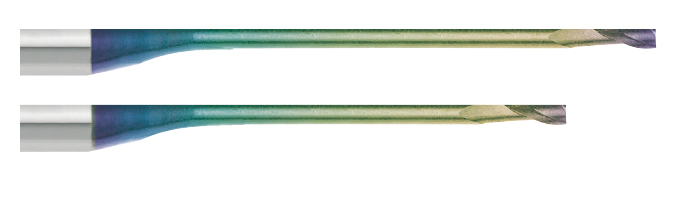

Твёрдосплавная концевая сферическая микрофреза, глубина обработки до 15хD, диаметр хвостовика 4 мм

Арт. 30.6204

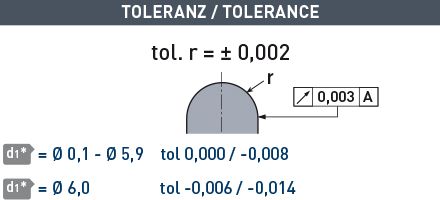

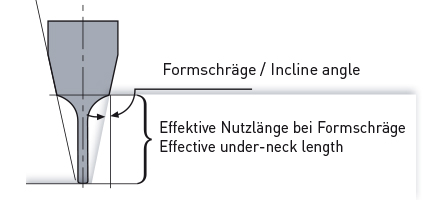

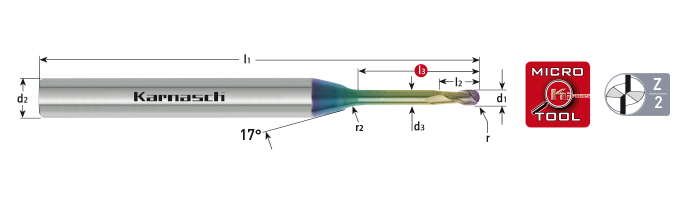

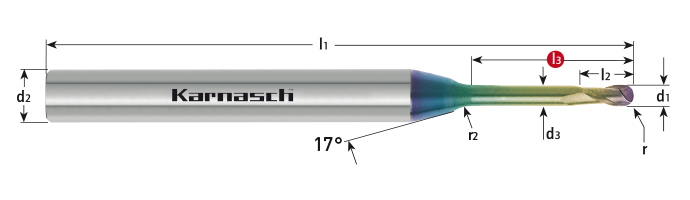

Артикул	d2 h5	r ±0,003	d1	l2	l3	l1	d3	z	0,5°	1°	2°	3°
30.6204.0010.002	4	0,05	0,1	0,08	0,2	45	0,08	2	0,59	0,66	0,82	0,98
30.6204.0010.003	4	0,05	0,1	0,08	0,3	45	0,08	2	0,70	0,79	0,96	1,13
30.6204.0010.004	4	0,05	0,1	0,08	0,4	45	0,08	2	0,81	0,91	1,09	1,27
30.6204.0010.005	4	0,05	0,1	0,08	0,5	45	0,08	2	0,92	1,03	1,22	1,41
30.6204.0020.005	4	0,10	0,2	0,20	0,5	50	0,17	2	0,99	1,08	1,27	1,45
30.6204.0020.010	4	0,10	0,2	0,20	1	50	0,17	2	1,53	1,66	1,90	2,11
30.6204.0020.015	4	0,10	0,2	0,20	1,5	50	0,17	2	2,07	2,23	2,51	2,75
30.6204.0020.020	4	0,10	0,2	0,20	2	50	0,17	2	2,61	2,80	3,10	3,37
30.6204.0030.010	4	0,15	0,3	0,25	1	50	0,27	2	1,53	1,66	1,90	2,11
30.6204.0030.015	4	0,15	0,3	0,25	1,5	50	0,27	2	2,07	2,23	2,51	2,75
30.6204.0030.020	4	0,15	0,3	0,25	2	50	0,27	2	2,61	2,80	3,10	3,37
30.6204.0030.025	4	0,15	0,3	0,25	2,5	50	0,27	2	3,15	3,35	3,69	3,98
30.6204.0030.030	4	0,15	0,3	0,25	3	50	0,27	2	3,69	3,91	4,27	4,58
30.6204.0040.010	4	0,20	0,4	0,30	1	50	0,37	2	1,53	1,66	1,90	2,11
30.6204.0040.020	4	0,20	0,4	0,30	2	50	0,37	2	2,61	2,80	3,10	3,37
30.6204.0040.030	4	0,20	0,4	0,30	3	50	0,37	2	3,69	3,91	4,27	4,58
30.6204.0040.040	4	0,20	0,4	0,30	4	50	0,37	2	4,75	5,01	5,41	5,75
30.6204.0050.010	4	0,25	0,5	0,40	1	50	0,47	2	1,53	1,66	1,90	2,11
30.6204.0050.020	4	0,25	0,5	0,40	2	50	0,47	2	2,61	2,80	3,10	3,37
30.6204.0050.030	4	0,25	0,5	0,40	3	50	0,47	2	3,69	3,91	4,27	4,58
30.6204.0050.040	4	0,25	0,5	0,40	4	50	0,47	2	4,75	5,01	5,41	5,75
30.6204.0050.050	4	0,25	0,5	0,40	5	50	0,47	2	5,81	6,10	6,54	6,90
30.6204.0050.060	4	0,25	0,5	0,40	6	50	0,47	2	6,86	7,18	7,66	8,04
30.6204.0060.020	4	0,30	0,6	0,50	2	50	0,57	2	2,90	3,19	3,69	4,14
30.6204.0060.030	4	0,30	0,6	0,50	3	50	0,57	2	4,00	4,34	4,92	5,43
30.6204.0060.040	4	0,30	0,6	0,50	4	50	0,57	2	5,09	5,48	6,13	6,68
30.6204.0060.050	4	0,30	0,6	0,50	5	50	0,57	2	6,17	6,61	7,31	7,90
30.6204.0060.060	4	0,30	0,6	0,50	6	50	0,57	2	7,25	7,72	8,47	9,10
30.6204.0060.080	4	0,30	0,6	0,50	8	50	0,57	2	9,39	9,93	10,77	11,45
30.6204.0080.020	4	0,40	0,8	0,60	2	50	0,77	2	2,90	3,19	3,69	4,14
30.6204.0080.040	4	0,40	0,8	0,60	4	50	0,77	2	5,09	5,48	6,13	6,68
30.6204.0080.060	4	0,40	0,8	0,60	6	50	0,77	2	7,25	7,72	8,47	9,10
30.6204.0080.080	4	0,40	0,8	0,60	8	50	0,77	2	9,39	9,93	10,77	11,45
30.6204.0080.100	4	0,40	0,8	0,60	10	50	0,77	2	11,49	12,12	12,99	13,78
30.6204.0100.020	4	0,5	1,0	0,80	2	50	0,96	2	2,96	3,23	3,73	4,17
30.6204.0100.030	4	0,50	1,0	0,80	3	50	0,96	2	4,00	4,34	4,92	5,43
30.6204.0100.040	4	0,50	1,0	0,80	4	50	0,96	2	5,09	5,48	6,13	6,68
30.6204.0100.050	4	0,50	1,0	0,80	5	50	0,96	2	6,17	6,61	7,31	7,90
30.6204.0100.060	4	0,50	1,0	0,80	6	50	0,96	2	7,25	7,72	8,47	9,10
30.6204.0100.080	4	0,50	1,0	0,80	8	50	0,96	2	9,39	9,93	10,77	11,45
30.6204.0100.100	4	0,50	1,0	0,80	10	50	0,96	2	11,55	12,14	13,05	13,78
30.6204.0100.120	4	0,50	1,0	0,80	12	55	0,96	2	13,66	14,31	15,28	16,06
30.6204.0100.150	4	0,50	1,0	0,80	15	55	0,96	2	16,82	17,53	18,60	19,44
30.6204.0100.180	4	0,50	1,0	0,80	18	60	0,96	2	20,01	20,77	21,91	22,77
30.6204.0100.200	4	0,50	1,0	0,80	20	60	0,96	2	22,10	22,90	24,08	24,98
30.6204.0120.060	4	0,60	1,2	1,00	6	50	1,15	2	7,33	7,79	8,52	9,13
30.6204.0120.120	4	0,60	1,2	1,00	12	55	1,15	2	13,69	14,33	15,30	16,07
30.6204.0150.040	4	0,75	1,5	1,20	4	50	1,44	2	5,23	5,59	6,21	6,74
30.6204.0150.060	4	0,75	1,5	1,20	6	50	1,44	2	7,37	7,82	8,54	9,15
30.6204.0150.080	4	0,75	1,5	1,20	8	50	1,44	2	9,50	10,01	10,83	11,50
30.6204.0150.100	4	0,75	1,5	1,20	10	50	1,44	2	11,62	12,19	13,08	13,81
30.6204.0150.120	4	0,75	1,5	1,20	12	55	1,44	2	13,72	14,35	15,31	16,09
30.6204.0150.140	4	0,75	1,5	1,20	14	55	1,44	2	15,83	16,60	17,53	18,34
30.6204.0150.160	4	0,75	1,5	1,20	16	55	1,44	2	17,92	18,64	19,72	20,58
30.6204.0150.180	4	0,75	1,5	1,20	18	60	1,44	2	20,01	20,77	21,91	22,80
30.6204.0150.200	4	0,75	1,5	1,20	20	60	1,44	2	22,10	22,90	24,08	-
30.6204.0200.040	4	1,00	2,0	1,50	4	50	1,92	2	5,31	5,66	6,26	6,78
30.6204.0200.060	4	1,00	2,0	1,50	6	50	1,92	2	7,45	7,88	8,58	9,19
30.6204.0200.080	4	1,00	2,0	1,50	8	50	1,92	2	9,57	10,07	10,87	11,53
30.6204.0200.100	4	1,00	2,0	1,50	10	50	1,92	2	11,68	12,24	13,12	13,84
30.6204.0200.120	4	1,00	2,0	1,50	12	55	1,92	2	13,78	14,40	15,34	16,11
30.6204.0200.150	4	1,00	2,0	1,50	15	55	1,92	2	16,93	17,61	18,65	-
30.6204.0200.200	4	1,00	2,0	1,50	20	60	1,92	2	22,15	22,93	24,11	-
30.6204.0300.050	4	1,5	3,0	3,0	5	65	2,9	2	6,36	6,67	7,22	7,72
30.6204.0300.100	4	1,5	3,0	3	10	65	2,9	2	11,66	12,16	12,97	-
30.6204.0300.150	4	1,5	3,0	3	15	65	2,9	2	16,91	17,55	-	-
30.6204.0300.200	4	1,5	3,0	3,0	20	65	2,9	2	22,13	22,88	-	-
30.6204.0300.250	4	1,5	3,0	3,0	25	75	2,9	2	27,33	28,17	-	-
30.6204.0300.300	4	1,5	3,0	3,0	30	75	2,9	2	32,51	-	-	-
30.6204.0400.100	6	2,0	4,0	4,0	10	65	3,9	2	11,63	12,12	12,90	13,56
30.6204.0400.150	6	2,0	4,0	4	15	65	3,9	2	16,89	17,51	18,48	-
30.6204.0400.200	6	2,0	4,0	4,0	20	65	3,9	2	22,11	22,85	23,96	-
30.6204.0400.250	6	2,0	4,0	4,0	25	75	3,9	2	27,31	28,14	-	-
30.6204.0400.300	6	2,0	4,0	4,0	30	75	3,9	2	32,49	33,41	-	-
30.6204.0500.200	6	2,5	5	5	20	65	4,9	2	22,09	22,82	-	-
30.6204.0500.300	6	2,5	5,0	5,0	30	75	4,9	2	32,48	-	-	-
30.6204.0500.400	6	2,5	5,0	5,0	40	90	4,9	2	42,81	-	-	-
30.6204.0600.200	6	3,0	6,0	6,0	20	65	5,9	2	-	-	-	-
30.6204.0600.300	6	3,0	6,0	6,0	30	75	5,9	2	-	-	-	-
30.6204.0600.400		3,0	6,0
