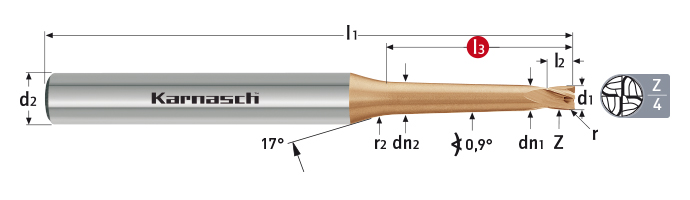

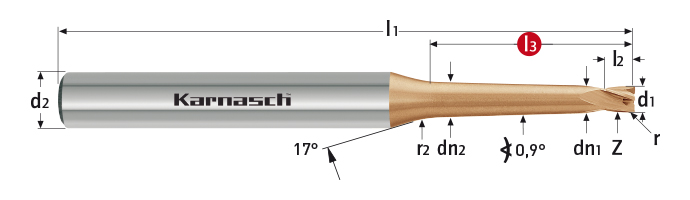

Твёрдосплавная концевая фреза с угловым радиусом для обработки штампов и пресс-форм
Арт. 30.6268
30.6268.0100.010.05 | 6 | 0,9° | 0,92 | 1,04 | 4 | 1,0 | 1,0 | 5 | 60 | 4 | 0,1 | 5,33 | 5,69 | 6,15 | 6,57 |
30.6268.0100.010.10 | 6 | 0,9° | 0,92 | 1,20 | 7 | 1,0 | 1,0 | 10 | 60 | 4 | 0,1 | 7,25 | 10,98 | 11,96 | 12,78 |
30.6268.0100.010.15 | 6 | 0,9° | 0,92 | 1,36 | 10 | 1,0 | 1,0 | 15 | 60 | 4 | 0,1 | 7,25 | 16,25 | 17,77 | 18,99 |
30.6268.0100.010.20 | 6 | 0,9° | 0,92 | 1,52 | 10 | 1,0 | 1,0 | 20 | 70 | 4 | 0,1 | 7,25 | 21,32 | 23,12 | 24,72 |
30.6268.0100.010.25 | 6 | 0,9° | 0,92 | 1,68 | 10 | 1,0 | 1,0 | 25 | 70 | 4 | 0,1 | 7,25 | 26,39 | 28,47 | 30,44 |
30.6268.0100.010.30 | 6 | 0,9° | 0,92 | 1,84 | 10 | 1,0 | 1,0 | 30 | 80 | 4 | 0,1 | 7,25 | 31,45 | 33,83 | 36,16 |
30.6268.0100.010.35 | 6 | 0,9° | 0,92 | 2,0 | 10 | 1,0 | 1,0 | 35 | 80 | 4 | 0,1 | 7,25 | 36,51 | 39,18 | 41,89 |
30.6268.0100.010.40 | 6 | 0,9° | 0,92 | 2,14 | 10 | 1,0 | 1,0 | 40 | 90 | 4 | 0,1 | 7,25 | 41,56 | 44,54 | 47,61 |
30.6268.0100.010.45 | 6 | 0,9° | 0,92 | 2,30 | 10 | 1,0 | 1,0 | 45 | 90 | 4 | 0,1 | 7,25 | 46,62 | 49,89 | - |
30.6268.0100.010.50 | 6 | 0,9° | 0,92 | 2,46 | 10 | 1,0 | 1,0 | 50 | 100 | 4 | 0,1 | 7,25 | 51,67 | 55,25 | - |
30.6268.0100.020.05 | 6 | 0,9° | 0,92 | 1,04 | 4 | 1,0 | 1,0 | 5 | 60 | 4 | 0,2 | 5,33 | 5,69 | 6,15 | 6,57 |
30.6268.0100.020.10 | 6 | 0,9° | 0,92 | 1,20 | 7 | 1,0 | 1,0 | 10 | 60 | 4 | 0,2 | 7,25 | 10,98 | 11,96 | 12,78 |
30.6268.0100.020.15 | 6 | 0,9° | 0,92 | 1,36 | 10 | 1,0 | 1,0 | 15 | 60 | 4 | 0,2 | 7,25 | 16,25 | 17,77 | 18,99 |
30.6268.0100.020.20 | 6 | 0,9° | 0,92 | 1,52 | 10 | 1,0 | 1,0 | 20 | 70 | 4 | 0,2 | 7,25 | 21,32 | 23,12 | 24,72 |
30.6268.0100.020.25 | 6 | 0,9° | 0,92 | 1,68 | 10 | 1,0 | 1,0 | 25 | 70 | 4 | 0,2 | 7,25 | 26,39 | 28,47 | 30,44 |
30.6268.0100.020.30 | 6 | 0,9° | 0,92 | 1,84 | 10 | 1,0 | 1,0 | 30 | 80 | 4 | 0,2 | 7,25 | 31,45 | 33,83 | 36,16 |
30.6268.0100.020.35 | 6 | 0,9° | 0,92 | 2,0 | 10 | 1,0 | 1,0 | 35 | 80 | 4 | 0,2 | 7,25 | 36,51 | 39,18 | 41,89 |
30.6268.0100.020.40 | 6 | 0,9° | 0,92 | 2,14 | 10 | 1,0 | 1,0 | 40 | 90 | 4 | 0,2 | 7,25 | 41,56 | 44,54 | 47,61 |
30.6268.0100.020.45 | 6 | 0,9° | 0,92 | 2,30 | 10 | 1,0 | 1,0 | 45 | 90 | 4 | 0,2 | 7,25 | 46,62 | 49,89 | - |
30.6268.0100.020.50 | 6 | 0,9° | 0,92 | 2,46 | 10 | 1,0 | 1,0 | 50 | 100 | 4 | 0,2 | 7,25 | 51,67 | 55,25 | - |
30.6268.0150.015.10 | 6 | 0,9° | 1,38 | 1,63 | 7 | 1,5 | 1,5 | 10 | 60 | 4 | 0,15 | 10,25 | 11,15 | 12,05 | 12,88 |
30.6268.0150.015.20 | 6 | 0,9° | 1,38 | 1,98 | 10 | 1,5 | 1,5 | 20 | 70 | 4 | 0,15 | 10,88 | 21,50 | 23,21 | 24,82 |
30.6268.0150.015.30 | 6 | 0,9° | 1,38 | 2,28 | 10 | 1,5 | 1,5 | 30 | 80 | 4 | 0,15 | 10,88 | 31,61 | 33,92 | 36,26 |
30.6268.0150.015.40 | 1,38 | 0,9° | 1,38 | 2,60 | 10 | 1,5 | 1,5 | 40 | 90 | 4 | 0,15 | 10,88 | 41,72 | 44,63 | 47,71 |
30.6268.0150.015.50 | 6 | 0,9° | 1,38 | 2,92 | 10 | 1,5 | 1,5 | 50 | 100 | 4 | 0,15 | 10,88 | 51,81 | 55,34 | - |
30.6268.0150.030.10 | 6 | 0,9° | 1,38 | 1,63 | 7 | 1,5 | 1,5 | 10 | 60 | 4 | 0,3 | 10,25 | 11,15 | 12,05 | 12,88 |
30.6268.0150.030.20 | 6 | 0,9° | 1,38 | 1,98 | 10 | 1,5 | 1,5 | 20 | 70 | 4 | 0,3 | 10,88 | 21,50 | 23,21 | 24,82 |
30.6268.0150.030.30 | 6 | 0,9° | 1,38 | 2,28 | 10 | 1,5 | 1,5 | 30 | 80 | 4 | 0,3 | 10,88 | 31,61 | 33,92 | 36,26 |
30.6268.0150.030.40 | 6 | 0,9° | 1,38 | 2,6 | 10 | 1,5 | 1,5 | 40 | 90 | 4 | 0,3 | 10,88 | 41,72 | 44,63 | 47,71 |
30.6268.0150.030.50 | 6 | 0,9° | 1,38 | 2,92 | 10 | 1,5 | 1,5 | 50 | 100 | 4 | 0,3 | 10,88 | 51,81 | 55,34 | - |
30.6268.0200.020.10 | 6 | 0,9° | 1,86 | 2,10 | 7 | 2,0 | 2,0 | 10 | 60 | 4 | 0,2 | 10,62 | 11,29 | 12,14 | 12,98 |
30.6268.0200.020.20 | 6 | 0,9° | 1,86 | 2,42 | 7 | 2,0 | 2,0 | 20 | 70 | 4 | 0,2 | 14,50 | 21,38 | 22,85 | 24,43 |
30.6268.0200.020.30 | 6 | 0,9° | 1,86 | 2,72 | 10 | 2,0 | 2,0 | 30 | 80 | 4 | 0,2 | 14,50 | 31,76 | 34,02 | 36,36 |
30.6268.0200.020.40 | 6 | 0,9° | 1,86 | 3,04 | 10 | 2,0 | 2,0 | 40 | 90 | 4 | 0,2 | 14,50 | 41,86 | 44,73 | - |
30.6268.0200.020.50 | 6 | 0,9° | 1,86 | 3,36 | 10 | 2,0 | 2,0 | 50 | 100 | 4 | 0,2 | 14,50 | 51,95 | 55,44 | - |
30.6268.0200.020.60 | 6 | 0,9° | 1,86 | 3,68 | 10 | 2,0 | 2,0 | 60 | 110 | 4 | 0,2 | 14,50 | 62,03 | - | - |
30.6268.0200.050.10 | 6 | 0,9° | 1,86 | 2,10 | 7 | 2,0 | 2,0 | 10 | 60 | 4 | 0,5 | 10,62 | 11,29 | 12,14 | 12,98 |
30.6268.0200.050.20 | 6 | 0,9° | 1,86 | 2,42 | 7 | 2,0 | 2,0 | 20 | 70 | 4 | 0,5 | 14,50 | 21,38 | 22,85 | 24,43 |
30.6268.0200.050.30 | 6 | 0,9° | 1,86 | 2,72 | 10 | 2,0 | 2,0 | 30 | 80 | 4 | 0,5 | 14,50 | 31,76 | 34,02 | 36,36 |
30.6268.0200.050.40 | 6 | 0,9° | 1,86 | 3,04 | 10 | 2,0 | 2,0 | 40 | 90 | 4 | 0,5 | 14,50 | 41,86 | 44,73 | - |
30.6268.0200.050.50 | 6 | 0,9° | 1,86 | 3,36 | 10 | 2,0 | 2,0 | 50 | 100 | 4 | 0,5 | 14,50 | 51,95 | 55,44 | - |
30.6268.0200.050.60 | 6 | 0,9° | 1,86 | 3,68 | 10 | 2,0 | 2,0 | 60 | 110 | 4 | 0,5 | 14,50 | 62,03 | - | - |
30.6268.0300.030.10 | 6 | 0,9° | 2,78 | 3,00 | 10 | 3,0 | 3,0 | 10 | 60 | 4 | 0,3 | 11,02 | 11,54 | 12,33 | 13,18 |
30.6268.0300.030.20 | 6 | 0,9° | 2,78 | 3,22 | 7 | 3,0 | 3,0 | 20 | 70 | 4 | 0,3 | 20,37 | 21,61 | 23,04 | 24,63 |
30.6268.0300.030.30 | 6 | 0,9° | 2,78 | 3,64 | 10 | 3,0 | 3,0 | 30 | 80 | 4 | 0,3 | 21,75 | 32,02 | 34,20 | - |
30.6268.0300.030.40 | 6 | 0,9° | 2,78 | 3,94 | 10 | 3,0 | 3,0 | 40 | 90 | 4 | 0,3 | 21,75 | 42,11 | - | - |
30.6268.0300.030.50 | 6 | 0,9° | 2,78 | 4,26 | 10 | 3,0 | 3,0 | 50 | 100 | 4 | 0,3 | 21,75 | 52,19 | - | - |
30.6268.0300.030.60 | 6 | 0,9° | 2,78 | 4,58 | 10 | 3,0 | 3,0 | 60 | 110 | 4 | 0,3 | 21,75 | 62,26 | - | - |
30.6268.0300.050.10 | 6 | 0,9° | 2,78 | 3,00 | 7 | 3,0 | 3,0 | 10 | 60 | 4 | 0,5 | 11,02 | 11,54 | 12,33 | 13,18 |
30.6268.0300.050.20 | 6 | 0,9° | 2,78 | 3,22 | 7 | 3,0 | 3,0 | 20 | 70 | 4 | 0,5 | 20,37 | 21,67 | 23,04 | 24,63 |
30.6268.0300.050.30 | 6 | 0,9° | 2,78 | 3,64 | 10 | 3,0 | 3,0 | 30 | 80 | 4 | 0,5 | 21,75 | 32,02 | 34,20 | - |
30.6268.0300.050.40 | 6 | 0,9° | 2,78 | 3,94 | 10 | 3,0 | 3,0 | 40 | 90 | 4 | 0,5 | 21,75 | 42,11 | - | - |
30.6268.0300.050.50 | 6 | 0,9° | 2,78 | 4,26 | 10 | 3,0 | 3,0 | 50 | 100 | 4 | 0,5 | 21,75 | 52,19 | - | - |
30.6268.0300.050.60 | 6 | 0,9° | 2,78 | 4,58 | 10 | 3,0 | 3,0 | 60 | 110 | 4 | 0,5 | 21,75 | 62,26 | - | - |
