Концевая фреза с угловым радиусом и поликристаллическими алмазными гранями PCD для высокоскоростной обработки абразивных материалов




















Концевая фреза имеет форму стержня, выполненного из высокотвердых и тугоплавких материалов. Применяется при чистовой (зеркальной) обработке, при этом предотвращая расслоение материала. Специальная геометрия режущих кромок позволяет избежать вибраций в процессе резания. Высокая износостойкость фрез по сравнению с обычными сталями.

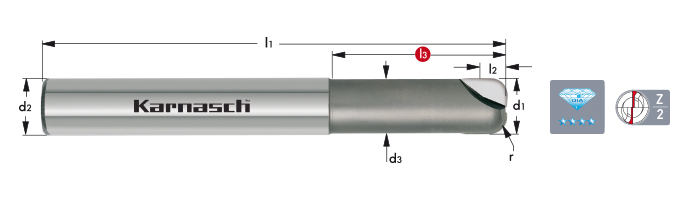

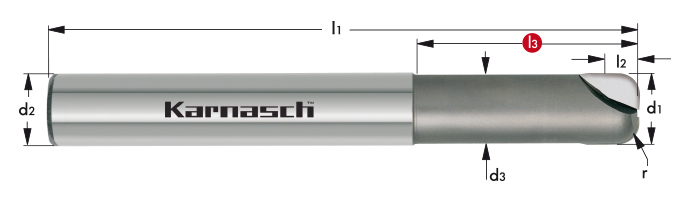

Артикул | d3 | d2 h6 | d1 h7 | r ±0,005 | l3 | l1 | l2 | z |
---|---|---|---|---|---|---|---|---|
30.6523-0300-03-09 | 2,8 | 6 | 3,0 | 0,3 | 9 | 75 | 2,5 | 2 |
30.6523-0300-03-15 | 2,8 | 6 | 3,0 | 0,3 | 15 | 75 | 2,5 | 2 |
30.6523-0300-03-21 | 2,8 | 6 | 3,0 | 0,3 | 21 | 75 | 2,5 | 2 |
30.6523-0300-05-21 | 2,8 | 6 | 3,0 | 0,5 | 21 | 75 | 2,5 | 2 |
30.6523-0400-03-12 | 3,8 | 6 | 4,0 | 0,3 | 12 | 75 | 2,5 | 2 |
30.6523-0400-03-20 | 3,8 | 6 | 4,0 | 0,3 | 20 | 75 | 2,5 | 2 |
30.6523-0400-03-28 | 3,8 | 6 | 4,0 | 0,3 | 28 | 75 | 2,5 | 2 |
30.6523-0400-05-28 | 3,8 | 6 | 4,0 | 0,5 | 28 | 75 | 2,5 | 2 |
30.6523-0500-03-15 | 4,6 | 6 | 5,0 | 0,3 | 15 | 75 | 3,0 | 2 |
30.6523-0500-03-25 | 4,6 | 6 | 5,0 | 0,3 | 25 | 75 | 3,0 | 2 |
30.6523-0500-03-35 | 4,6 | 6 | 5,0 | 0,3 | 35 | 75 | 3,0 | 2 |
30.6523-0500-05-35 | 4,6 | 6 | 5,0 | 0,5 | 35 | 75 | 3,0 | 2 |
30.6523-0600-03-18 | 5,5 | 6 | 6,0 | 0,3 | 18 | 100 | 6,0 | 2 |
30.6523-0600-03-30 | 5,5 | 6 | 6,0 | 0,3 | 30 | 100 | 6,0 | 2 |
30.6523-0600-03-42 | 5,5 | 6 | 6,0 | 0,3 | 42 | 100 | 6,0 | 2 |
30.6523-0600-05-18 | 5,5 | 6 | 6,0 | 0,5 | 18 | 100 | 6,0 | 2 |
30.6523-0600-05-30 | 5,5 | 6 | 6,0 | 0,5 | 30 | 100 | 6,0 | 2 |
30.6523-0600-05-42 | 5,5 | 6 | 6,0 | 0,5 | 42 | 100 | 6,0 | 2 |
30.6523-0600-05-60 | 5,9 | 6 | 6,0 | 0,5 | 60 | 100 | 6,0 | 2 |
30.6523-0600-10-18 | 5,5 | 6 | 6,0 | 1,0 | 18 | 100 | 6,0 | 2 |
30.6523-0600-10-30 | 5,5 | 6 | 6,0 | 1,0 | 30 | 100 | 6,0 | 2 |
30.6523-0600-10-42 | 5,5 | 6 | 6,0 | 1,0 | 42 | 100 | 6,0 | 2 |
30.6523-0800-03-24 | 7,4 | 8 | 8,0 | 0,3 | 24 | 100 | 7,0 | 2 |
30.6523-0800-03-40 | 7,4 | 8 | 8,0 | 0,3 | 40 | 100 | 7,0 | 2 |
30.6523-0800-05-24 | 7,4 | 8 | 8,0 | 0,5 | 24 | 100 | 7,0 | 2 |
30.6523-0800-05-40 | 7,4 | 8 | 8,0 | 0,5 | 40 | 100 | 7,0 | 2 |
30.6523-0800-05-60 | 7,8 | 8 | 8,0 | 0,5 | 60 | 100 | 8,0 | 2 |
30.6523-0800-10-24 | 7,4 | 8 | 8,0 | 1,0 | 24 | 100 | 7,0 | 2 |
30.6523-0800-10-40 | 7,4 | 8 | 8,0 | 1,0 | 40 | 100 | 7,0 | 2 |
30.6523-0800-10-60 | 7,8 | 8 | 8,0 | 1,0 | 60 | 100 | 8,0 | 2 |
30.6523-1000-05-30 | 9,2 | 10 | 10,0 | 0,5 | 30 | 100 | 8,0 | 2 |
30.6523-1000-05-50 | 9,2 | 10 | 10,0 | 0,5 | 50 | 100 | 8,0 | 2 |
30.6523-1000-05-60 | 9,8 | 10 | 10,0 | 0,5 | 60 | 105 | 10,0 | 2 |
30.6523-1000-10-30 | 9,2 | 10 | 10,0 | 1,0 | 30 | 100 | 8,0 | 2 |
30.6523-1000-10-50 | 9,2 | 10 | 10,0 | 1,0 | 50 | 100 | 8,0 | 2 |
30.6523-1000-10-60 | 9,8 | 10 | 10,0 | 1,0 | 60 | 105 | 10,0 | 2 |
30.6523-1000-15-30 | 9,2 | 10 | 10,0 | 1,5 | 30 | 100 | 8,0 | 2 |
30.6523-1000-15-50 | 9,2 | 10 | 10,0 | 1,5 | 50 | 100 | 8,0 | 2 |
30.6523-1200-05-36 | 11,2 | 12 | 12,0 | 0,5 | 36 | 105 | 9,0 | 2 |
30.6523-1200-05-60 | 11,2 | 12 | 12,0 | 0,5 | 60 | 105 | 9,0 | 2 |
30.6523-1200-10-36 | 11,2 | 12 | 12,0 | 1,0 | 36 | 105 | 9,0 | 2 |
30.6523-1200-10-60 | 11,2 | 12 | 12,0 | 1,0 | 60 | 105 | 9,0 | 2 |
30.6523-1200-15-36 | 11,2 | 12 | 12,0 | 1,5 | 36 | 105 | 9,0 | 2 |
30.6523-1200-15-60 | 11,2 | 12 | 12,0 | 1,5 | 60 | 105 | 9,0 | 2 |
