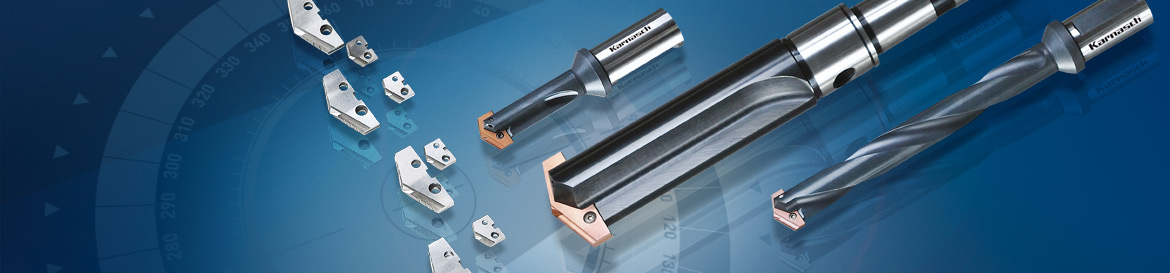

Сверла со сменными головками Karnasch

Сверла со сменными головками (перовые сборные сверла) от Karnasch являются одной из главных новинок. Это высокоэффективный инструмент для получения точных отверстий с превосходной производительностью, созданный заменить традиционные инструменты с низкой производительностью и неудобным использованием. Сверла со сменными головками состоят из двух частей – корпуса и сменной головки.

Корпус сверла со сменными головками с винтовыми канавками, хвостовик Weldon в соответствии с DIN 1835-B

Корпусы сверл с винтовыми канавками, хвостовик Weldon по DIN 1835-B

Корпус сверла со сменными головками с прямыми канавками, хвостовик Weldon в соответствии с DIN 1835-B

Корпус сверла с прямыми канавками, хвостовик Weldon в соответствии с DIN 1835-B

Корпус сверла со сменными головками с винтовыми канавками, хвостовик Конус Морзе в соответствии с ISO 296 тип BEK

Корпус сверла с винтовыми канавками, хвостовик Конус Морзе в соответствии с ISO 296 тип BEK

Корпус сверла со сменными головками с прямыми канавками, хвостовик Конус Морзе в соответствии с ISO 296 тип BEK

Корпус сверла с прямыми канавками, хвостовик Конус Морзе в соответствии с ISO 296 тип BEK

Корпус сверла со спиральной канавкой, 3xD, DIN 1835-B

Сменная твердосплавная головка по стали, покрытие P STEEL-TEC

Сменная твердосплавная головка по нержавеющей стали, покрытие M-S STAINLESS-STEEL-TEC

Сменная твердосплавная головка по чугуну, покрытие K CAST-TEC

Сменная головка из порошковой стали 25 для сверления в нержавеющей, конструкционной стали и чугуне Ø 9,5-65 мм

Сменная головка из порошковой стали 25 для нержавеющей и конструкционной стали, чугуна, Ø 9,5-65 мм

Сменная головка из порошковой стали 15 для сверления в легированной стали, конструкционной стали и чугуне Ø 64-114 мм

Сменная головка из порошковой стали 15 для легированной и конструкционной стали, чугуна, Ø 64-114 мм

Сменная головка из порошковой стали 25 для сверления в алюминии, латуни, меди Ø 9,5-65 мм

Сменная головка из порошковой стали 25 для алюминия, латуни, меди, Ø 9,5-65 мм

Сменная головка из порошковой стали 15 для алюминия, латуни, меди, Ø 64-114 мм

Сменная головка из твёрдого сплава 20/30 для нержавеющей, высоколегированной и закалённой стали, Ø 9,5-35 мм

Сменная головка из твёрдого сплава 20/30 для всех видов чугуна, Ø 9,5-35 мм

Сменная головка из твёрдого сплава 20/30 для сверления в алюминии, латуне, меди, Ø 9,5-35 мм

Сменная головка из твёрдого сплава 20/30 для алюминии, латуни, меди, Ø 9,5-35 мм

Сменная головка из твёрдого сплава 20/30 для сверления в стекловолокне, углеволокне, графите, Ø 9,5-35 мм

Сменная головка из твёрдого сплава 20/30 для стекловолокна, углеволокна, графита, Ø 9,5-35 мм

Стопорный стержень с крепёжной гайкой, длина 250 мм

Кольцо для подключения СОЖ к корпусу сверла

Шланг подачи СОЖ

Запасные винты TORX

Запасной ключ TORX

Схема сверл со сменными головками Karnasch

Преимущества:

Благодаря всего лишь 14 корпусам свёрл можно сверлить отверстия в диапазоне от Ø 9,5 до Ø 114 мм.
Подвод СОЖ непосредственно в зону резания обеспечивает превосходное удаление стружки и хорошее охлаждение при сверлении глубоких отверстий.
Высокая точность соединения между сменной головкой и корпусом сверла обеспечивает точную фиксацию и легкость замены головки.
Сменные головки изготавливаются из порошковой стали и твёрдого сплава и оснащаются различными износостойкими покрытиями. Это значительно увеличивает срок службы инструмента и скорость сверления по сравнению с обычными спиральными сверлами.
Легкозаменяемые сменные головки наиболее удобны в использовании. Нет необходимости отрываться от работы для переточки сверла.
Новый тип режущей кромки XR значительно уменьшает нагрузки при сверлении.
Сменные головки имеют стружколом, который улучшает стабильность сверления и обеспечивает правильное формирование стружки.

Описание геометрических параметров сменной головки:

Стружколом
- Измельчает стружку, лучше удаляет стружку.
- Уменьшается крутящий момент при сверлении.
Покрытие
- Все сменные головки имеют специальное износостойкое покрытие.
Канавка для разделения стружки
- Уменьшает длину стружки.
- Улучшенный отвод стружки.
- Уменьшает крутящий момент при сверлении.
Фаска
- Увеличивает стабильность работы сменной головки.
- Уменьшает износ наружного диаметра.
- Улучшает шероховатость отверстия.
Отверстия под крепёжные винты
- Безопасная и надежная фиксация сменной головки.
- Обеспечивает стабильность во время сверления.
Позиционирующий паз
- Обеспечивает точность позиционирования сменных головок по радиальному направлению.

Описание геометрических параметров сменной головки:

Вершина сверла
- Геометрия вершины сверла на 20% снижает осевое сопротивление по сравнению с обычным сверлением.
- Лучшее самоцентрирование по оси.
Режущая кромка с новой геометрией XR
- Улучшает прочность режущей кромки.
- Увеличивает стабильность режущих кромок.
Две задние боковые поверхности
- Уменьшают трение с заготовкой.
- Лучшее самоцентрирование по оси.
- Уменьшают осевое сопротивление.

Свёрла со сменными твердосплавными головками – это идеальный инструмент для получения точных отверстий с высоким качеством обрабатываемой поверхности, которые подходят для всех современных станков с ЧПУ, таких как:

Вертикально-сверлильные станки с ЧПУ.
Обрабатывающие центры с ЧПУ.
Токарные станки с ЧПУ.
Многоцелевые станки.

Предпочтительно применение твердосплавных сменных головок.

Свёрла со сменными головками из порошковой стали – это идеальный инструмент, который подходит для всех типов универсальных сверлильных станков, таких как:

Радиально-сверлильные станки.
Вертикально-сверлильные станки.
Токарные универсальные станки.
Фрезерные универсальные станки.

Предпочтительно применение сменных головок из порошковой стали.

Свёрла со сменными головками Karnasch в работе
