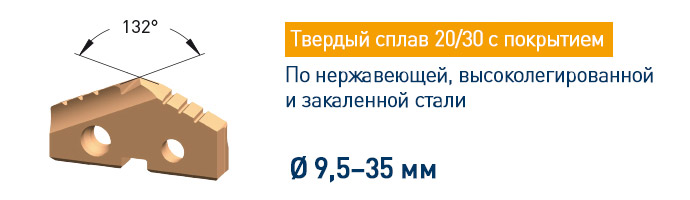

Сменная головка из твёрдого сплава 20/30 для сверления в нержавеющей, высоколегированной и закалённой стали, Ø 9,5-35 мм

Арт. 22.4010
Сменная головка Karnasch из твёрдого сплава 20/30 для сверления в нержавеющей, высоколегированной и закалённой стали, Ø 9,5-35 мм
Информация о продукте

Покрытие для нержавеющей, высоколегированной и закалённой стали.

Описание геометрических параметров сменной головки:

  1. Стружколом
    • Измельчает стружку, лучше удаляет стружку.
    • Уменьшается крутящий момент при сверлении.
  2. Покрытие
    • Все сменные головки имеют специальное износостойкое покрытие.
  3. Канавка для разделения стружки
    • Уменьшает длину стружки.
    • Улучшенный отвод стружки.
    • Уменьшает крутящий момент при сверлении.
  4. Фаска
    • Увеличивает стабильность работы сменной головки.
    • Уменьшает износ наружного диаметра.
    • Улучшает шероховатость отверстия.
  5. Отверстия под крепёжные винты
    • Безопасная и надежная фиксация сменной головки.
    • Обеспечивает стабильность во время сверления.
  6. Позиционирующий паз
    • Обеспечивает точность позиционирования сменных головок по радиальному направлению.

  1. Вершина сверла
    • Геометрия вершины сверла на 20% снижает осевое сопротивление по сравнению с обычным сверлением.
    • Лучшее самоцентрирование по оси.
  2. Режущая кромка с новой геометрией XR
    • Улучшает прочность режущей кромки.
    • Увеличивает стабильность режущих кромок.
  3. Две задние боковые поверхности
    • Уменьшают трение с заготовкой.
    • Лучшее самоцентрирование по оси.
    • Уменьшают осевое сопротивление.
Применение

Для сверления в автоматной стали, низко- и среднеуглеродистой стали, легированной стали, инструментальной стали, высокопрочной стали и закалённой стали.

Артикул d1σ
22.4010.00959,50132 °
22.4010.010010,00132 °
22.4010.010210,20132 °
22.4010.010510,50132 °
22.4010.010810,80132 °
22.4010.011011,00132 °
22.4010.011511,50132 °
22.4010.012012,00132 °
22.4010.012512,50132 °
22.4010.013013,00132 °
22.4010.013513,50132 °
22.4010.014014,00132 °
22.4010.014514,50132 °
22.4010.015015,00132 °
22.4010.015515,50132 °
22.4010.016016,00132 °
22.4010.016516,50132 °
22.4010.017017,00132 °
22.4010.017517,50132 °
22.4010.018018,00132 °
22.4010.018518,50132 °
22.4010.019019,00132 °
22.4010.019519,50132 °
22.4010.020020,00132 °
22.4010.020520,50132 °
22.4010.021021,00132 °
22.4010.022022,00132 °
22.4010.023023,00132 °
22.4010.024024,00132 °
22.4010.025025,00132 °
22.4010.026026,00132 °
22.4010.027027,00132 °
22.4010.028028,00132 °
22.4010.029029,00132 °
22.4010.030030,00132 °
22.4010.031031,00132 °
22.4010.032032,00132 °
22.4010.033033,00132 °
22.4010.034034,00132 °
22.4010.035035,00132 °
