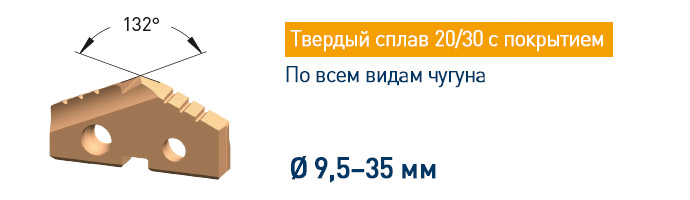

Сменная головка из твёрдого сплава 20/30 для всех видов чугуна, Ø 9,5-35 мм

Арт. 22.4510
Сменная головка Karnasch из твёрдого сплава 20/30 для всех видов чугуна, Ø 9,5-35 мм
Информация о продукте

Покрытие для всех видов чугуна.

Описание геометрических параметров сменной головки:

  1. Стружколом
    • Измельчает стружку, лучше удаляет стружку.
    • Уменьшается крутящий момент при сверлении.
  2. Покрытие
    • Все сменные головки имеют специальное износостойкое покрытие.
  3. Канавка для разделения стружки
    • Уменьшает длину стружки.
    • Улучшенный отвод стружки.
    • Уменьшает крутящий момент при сверлении.
  4. Фаска
    • Увеличивает стабильность работы сменной головки.
    • Уменьшает износ наружного диаметра.
    • Улучшает шероховатость отверстия.
  5. Отверстия под крепёжные винты
    • Безопасная и надежная фиксация сменной головки.
    • Обеспечивает стабильность во время сверления.
  6. Позиционирующий паз
    • Обеспечивает точность позиционирования сменных головок по радиальному направлению.

  1. Вершина сверла
    • Геометрия вершины сверла на 20% снижает осевое сопротивление по сравнению с обычным сверлением.
    • Лучшее самоцентрирование по оси.
  2. Режущая кромка с новой геометрией XR
    • Улучшает прочность режущей кромки.
    • Увеличивает стабильность режущих кромок.
  3. Две задние боковые поверхности
    • Уменьшают трение с заготовкой.
    • Лучшее самоцентрирование по оси.
    • Уменьшают осевое сопротивление.
Применение

Для сверления в жаропрочных и жаростойких сталях, титановых сплавах, всех видах чугуна (серый, высокопрочный) и специальных нержавеющих сталях.

Артикул d1σ
22.4510.00959,50132°
22.4510.010010,00132°
22.4510.010210,20132°
22.4510.010510,50132°
22.4510.010810,80132°
22.4510.011011,00132°
22.4510.011511,50132°
22.4510.012012,00132°
22.4510.012512,50132°
22.4510.013013,00132°
22.4510.013513,50132°
22.4510.014014,00132°
22.4510.014514,50132°
22.4510.015015,00132°
22.4510.015515,50132°
22.4510.016016,00132°
22.4510.016516,50132°
22.4510.017017,00132°
22.4510.017517,50132°
22.4510.018018,00132°
22.4510.018518,50132°
22.4510.019019,00132°
22.4510.019519,50132°
22.4510.020020,00132°
22.4510.020520,50132°
22.4510.021021,00132°
22.4510.022022,00132°
22.4510.023023,00132°
22.4510.024024,00132°
22.4510.025025,00132°
22.4510.026026,00132°
22.4510.027027,00132°
22.4510.028028,00132°
22.4510.029029,00132°
22.4510.030030,00132°
22.4510.031031,00132°
22.4510.032032,00132°
22.4510.033033,00132°
22.4510.034034,00132°
22.4510.035035,00132°
